VALSIR: ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ-ΕΦΑΡΜΟΓΗ-ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΩΛΗΝΩΝ & ΕΞΑΡΤΗΜΑΤΩΝ PP VALSIR

     VALSIR

1. Αυτοσβενόμενο πολυπροπυλένιο

Το πολυμερές χαρακτηρίζεται από μια μερικώς κρυσταλλική δομή, η οποία στα προϊόντα του εμπορίου κυμαίνεται περίπου μεταξύ του 45% και 60%.
Το πολυπροπυλένιο είναι ένα άοσμο, άχρωμο και ελαφρώς διαφανές πολυμερές, γεγονός που του επιτρέπει να χρωματιστεί εύκολα σε μία μεγάλη γκάμα χρωμάτων και να έχει σαν υλικό ένα υψηλό αισθητικά αποτέλεσμα. Παρόλο που παρουσιάζει ομοιότητες με το πολυαιθυλένιο μεγάλης πυκνότητας, διαφοροποιείται από αυτό
σε κανονικές συνθήκες στα ακόλουθα:
• Η σύνδεση γίνεται με ελαστομερείς στεγανωτικούς δακτυλίους διπλού χείλους με εσωτερικό δακτύλιο στήριξης
• Μεγαλύτερο σημείο ελαστικότητας
• Καλύτερη συμπεριφορά στις υψηλές θερμοκρασίες
• Μεγαλύτερη στιβαρότητα και σκληρότητα
• Μεγαλύτερη αντοχή της επιφάνειας σε γρατσουνιές και την τριβή

Όπως και το πολυαιθυλένιο μεγάλης πυκνότητας, προσφέρει τέλειες διηλεκτρικές ιδιότητες ανεξαρτήτως της συχνότητας. Τα υψηλά χαρακτηριστικά μόνωσης του προσδίδουν τάση για ηλεκτροστατική φόρτιση. Όπου κρίνεται απαραίτητο, εισάγονται στο προϊόν πρόσθετα που του προσδίδουν τα απαραίτητα χαρακτηριστικά
που απαιτεί η εκάστοτε εγκατάσταση. Για παράδειγμα, αλογόνα προστίθενται με σκοπό να αυξηθεί η αυτοσβενόμενη ιδιότητα του προϊόντος. Μεγαλύτερη αντοχή στις χαμηλές θερμοκρασίες επιτυγχάνεται με τον συν-πολυμερισμό με άλλες ολεφίνες (γενικότερα αιθυλένιο).
Το πολυπροπυλένιο είναι εξαιρετικά ανθεκτικό σε μεγάλο αριθμό από χημικά προϊόντα. Είναι ανθεκτικό σε καθαριστικά και προϊόντα που ενεργοποιούνται στην επιφάνεια ακόμα και σε υψηλές θερμοκρασίες, σε διαλύματα ανόργανων αλάτων, ανόργανα ασθενή οξέα, αλκαλικά διαλύματα, αλκοόλες και κάποια έλαια.
Το πολυπροπυλένιο δεν είναι ανθεκτικό σε ισχυρά οξειδωτικά διαλύματα όπως το χλωροσουλφονικό οξύ, το oleum στο 100%, το νιτρικό οξύ και τους αλογονικούς υδρογονάνθρακες. Φαινόμενα παραμόρφωσης μπορεί να εμφανιστούν με τη χρήση αλιφατικών και αρωματικών υδρογονανθράκων όπως πετρέλαιο και βενζόλιο,
ειδικά σε υψηλές θερμοκρασίες. Απορροφά ελάχιστο νερό (λιγότερο από 0,02%) και η απορρόφηση αυτή περιορίζεται μονάχα στην επιφάνεια.
Τέλος, πρέπει να σημειώσουμε ότι το πολυπροπυλένιο λόγω της μεγάλης αντοχής στα χημικά διαλύματα δεν ενδείκνυται για χημικές κολλήσεις. Κολλήσεις μπορεί να επιτευχθούν μονάχα με κόλλες με βάση το πολυχλωροπρένιο.

2. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Πρώτη ύλη
Οι σωλήνες και τα εξαρτήματα από αυτοσβενόμενο πολυπροπυλένιο του Valsir παράγονται από ομοιοπολυμερές πολυπροπυλένιο.
Οι πρώτες ύλες παραδίδονται μαζί με πιστοποιητικό ανάλυσης του παραγωγού αυτών.
Εμφάνιση και χρώμα
Η γκάμα σωλήνων και εξαρτημάτων του οίκου Valsir από αυτοσβενόμενο πολυπροπυλένιο είναι χρώματος γκρι (RAL 7037), το οποίο είναι ανθεκτικό στις υπεριώδεις ακτίνες UV. Τόσο η εσωτερική όσο και η εξωτερική τους επιφάνεια είναι λεία, γυαλιστερή, χωρίς αυλακώσεις ή άλλο ελάττωμα.
Μαρκάρισμα
Σε συμμόρφωση με το εν ισχύ πρότυπο UNI EN 1451-1, οι σωλήνες του οίκου Valsir φέρουν τις ακόλουθες ενδείξεις:
• Αριθμός προτύπου (EN 1451)
• Πεδίο εφαρμογής (B)
• Πρώτη ύλη
• Εξωτερική διάμετρος και πάχος σωλήνα
• Λογότυπο
• Περίοδο παραγωγής
• Γραμμή παραγωγής
• Πιστοποιήσεις ποιότητας προϊόντος
Τα εξαρτήματα του οίκου Valsir φέρουν τις ακόλουθες ενδείξεις:
• Αριθμός προτύπου (EN 1451)
• Διάμετρος σύνδεσης
• Πεδίο εφαρμογής (B)
• Πρώτη ύλη
• Γωνία (για καμπύλες και συνδέσεις)
• Λογότυπο
• Περίοδος παραγωγής
Διαστάσεις
Η ονομαστική διάμετρος, το πάχος του σωλήνα και οι σχετικές ανοχές των σωλήνων πολυπροπυλενίου αναφέρονται στον ακόλουθο πίνακα.
Οι τιμές αυτές είναι σύμφωνες με το εν ισχύ πρότυπο EN 1451.
Σωλήνες με στεγανωτικό δακτύλιο σύνδεσης διπλού χείλους
Το ελαστομερές στεγανωτικό δαχτυλίδι διπλού χείλους τοποθετείται εργοστασιακά και στους σωλήνες και στα εξαρτήματα. Το στεγανωτικό λάστιχο λόγω του διπλού χείλους εξασφαλίζει την στεγανότητα ακόμα και όταν οι σωληνώσεις δεν είναι ευθύγραμμες.
Τα στεγανωτικά είναι κατασκευασμένα από υλικά που εγγυώνται άριστη λειτουργικότητα και μέγιστη ασφάλεια, προσφέροντας παράλληλα μεγάλο χρόνο ζωής ίσο με αυτόν των σωλήνων και των εξαρτημάτων.
Ανταποκρίνονται επιπλέον στα Γερμανικά πρότυπα DIN 4060 “Ελαστομερικοί στεγανωτικοί δακτύλιοι για εξαρτήματα σωληνώσεων αποχέτευσης ή παρόμοια”. Η παραγωγή των ελαστομερικών μονού και διπλού χείλους, των O-Rings και ειδικών εξαρτημάτων,είναι πιστοποιημένη με το σύμβολο ποιότητας του Βερολίνου PA-I
(Germany).

Οι σωλήνες από PP με ένα ποτήρι προσφέρονται στα ακόλουθα μήκη: 150, 250, 500, 750, 1000, 1500, 2000 και 3000 χιλιοστά.
Ο οίκος Valsir με σκοπό την αποφυγή φύρας, προσφέρει και σωλήνες με δύο ποτήρια σε μήκη από 500 χιλιοστά (εκτός από τις διαστάσεις 90 και 160), καθώς επίσης και
σωλήνες χωρίς ποτήρι μήκους 5 μέτρων για διαμέτρους μέχρι και 125 χιλιοστά

3. ΕΦΑΡΜΟΓΗ

Οι σωλήνες και τα εξαρτήματα του οίκου Valsir μπορούν να χρησιμοποιηθούν στα συστήματα αποχέτευσης και υδρορροών σε οικιακά και βιομηχανικά κτίρια.
Τα εν ισχύ πρότυπα ορίζουν τη χρήση των σωλήνων πολυπροπυλενίου για:
α) Εκκένωση βρώμικου νερού, χαμηλής και υψηλής θερμοκρασίας (μέγιστη συνεχή 95°C).
β) Σωληνώσεις εξαερισμού με ένδειξη “Α”.
γ) Συστήματα υδρορροών σε κτίρια.
Το ευρωπαϊκό πρότυπο EN 1519 ορίζει επιπλέον ότι:
–– Σωλήνες που μαρκάρονται με το “B” προορίζονται για χρήση εντός ή εκτός κτιρίων και στήριξη στον τοίχο.
–– Σωλήνες που μαρκάρονται με “BD” προορίζονται για χρήση τόσο στο εσωτερικό των κτιρίων, όσο και κάτω από το έδαφος αλλά μέσα στα όρια του οικοπέδου.
Υπάρχουν τρεις σειρές σωλήνων: S20, S16, S14, οι οποίες διαφοροποιούνται μεταξύ τους στο πάχος (η διάμετρος είναι ίδια και για τις τρεις). Οι σωλήνες της σειράς S20 προορίζονται για χρήση εντός ή εκτός κτιρίων για στήριξη στον τοίχο και μαρκάρονται με το “B”. Ο οίκος Valsir διαθέτει σωλήνες της σειράς S20.
Η σειρά αυτή σε καμιά περίπτωση δεν μπορεί να
εγκατασταθεί κάτω από το έδαφος.
Όλοι οι σωλήνες και τα εξαρτήματα που μαρκάρονται με BD μπορούν να εγκαθίστανται στο εσωτερικό ή να θάβονται στο έδαφος αλλά μέσα στα όρια του οικοπέδου. Σε αυτή την περίπτωση η διάμετρος του σωλήνα πρέπει να είναι ίση ή μεγαλύτερη των 75 mm.

4. Οδηγίες Χρήσης

Εγκατάσταση
Ένα σύστημα αποχέτευσης πρέπει να μελετάται και να εγκαθίσταται με τρόπο τέτοιο που να επιτρέπει:
• Εύκολη επισκευή σε όλα τα μέρη της εγκατάστασης.
• Δυνατότητα επέκτασης του συστήματος και ευκολία σύνδεσης του με άλλα.
Οι οριζόντιες σωληνώσεις πρέπει να είναι σε τέλεια ευθυγράμμιση. Τα κάθετα μέρη των σωληνώσεων πρέπει να είναι σε τέλεια ευθυγράμμιση με τον άξονα. Οι γωνίες 90Ο πρέπει να χρησιμοποιούνται για τη σύνδεση οριζοντίων με καθέτους σωλήνες ενώ δεν πρέπει να χρησιμοποιούνται σε ευθύγραμμα τμήματα.
Οι συνδέσεις με τις κάθετες στήλες (κολώνες) πρέπει να εκτελούνται με εξαρτήματα με γωνία μικρότερη των 90 μοιρών. Στις περιπτώσεις που η διάμετρος του σωλήνα ποικίλει, πρέπει να χρησιμοποιούνται ομόκεντρες συστολές, έτσι ώστε η γραμμή του άξονα των σωλήνων να είναι ευθυγραμμισμένη. Οι αλλαγές κατεύθυνσης σε οριζόντιες και κάθετες εγκαταστάσεις πρέπει να είναι οι ελάχιστες δυνατές και να πραγματοποιούνται με καμπύλες μεγάλης ακτίνας, προκειμένου να αποφεύγονται η μείωση της ροής και άλλοι αρνητικοί παράγοντες. Τα τερματικά κάθετα τμήματα των κολώνων εκτός της οροφής του κτιρίου πρέπει να είναι το ελάχιστο 30 εκατοστά ή πάνω από 2 μέτρα, όταν ο γύρω χώρος χρησιμοποιείται από ανθρώπους. Η απόσταση του τερματικού εξαρτήματος της κάθετης στήληςέξω από το κτίριο θα πρέπει να απέχει από το κάθε παράθυρο τουλάχιστον 3 μέτρα και η απόσταση από το πάνω πρεβάζι του κάθε παραθύρου θα πρέπει να είναι πάνω από 60 εκατοστά. Τα εξαρτήματα ελέγχου ροής πρέπει να έχουν το ίδιο άνοιγμα με αυτό των σωληνώσεων μέχρι τη διάμετρο 110, ενώ για σωλήνες διαμέτρου μεγαλύτερης από 110, η διάμετρος πρέπει να είναι τουλάχιστον 110.
Τα εξαρτήματα ελέγχου ροής πρέπει να τοποθετούνται στις ακόλουθες περιπτώσεις:
• Στη βάση της κάθε κολόνας και στην αρχή κάθε κεντρικής στήλης.
• Κάθε 15 μέτρα σωληνώσεων για διαμέτρους έως 110 και κάθε 30 μέτρα για μεγαλύτερες διαμέτρους.
• Σε κάθε δύο ή παραπάνω διακλαδώσεις.
Τα εξαρτήματα ελέγχου ροής πρέπει να είναι εύκολα προσβάσιμα και να υπάρχει αρκετός χώρος, έτσι ώστε να επιτρέπεται η χρήση εργαλείων για τον καθαρισμό.
Χρήση των σωλήνων και των εξαρτημάτων ΡΡ
Όλα τα συστήματα αποχέτευσης, σε κτίρια με λίγους ή πολλούς ορόφους, μπορούν να κατασκευαστούν με τη χρήση σωλήνων και εξαρτημάτων PP. Το πολυπροπυλένιο επιλέγεται αντί άλλων υλικών για τους παρακάτω λόγους:
• Πολύ εύκολο στην τοποθέτηση
• Δεν απαιτείται ειδικός εξοπλισμός
• Επιτρέπει τη γρήγορη τοποθέτηση, καθώς και εύκολη μεταφορά χάριν στο περιορισμένο βάρος
• Προσφέρεται σε μια ευρεία γκάμα από ειδικά τεμάχια, όλα κουμπωτά, πράγμα που διευκολύνει κάθε είδουςεγκατάσταση
• Χαρακτηρίζεται από πολύ καλή αντίσταση στις χημικές ουσίες που βρίσκονται συνήθως στο νερό των αποχετεύσεων
• Χάριν στην ομαλή εσωτερική επιφάνεια δεν επιτρέπει τη συγκέντρωση βακτηρίων ή βρομιάς, οπότε αποτρέπει το φράξιμοτων σωληνώσεων
• Δεν επηρεάζεται από επαγωγικά ρεύματα
Για συστήματα αποχέτευσης εκτός κτιρίου και κάτω από το έδαφος, καθώς υπάρχει κίνδυνος διαρροών από πιθανή έλλειψη ευθυγράμμισης ή από συνήθεις κινήσεις του εδάφους (π.χ. σεισμούς),κρίνεται απαραίτητη η χρήση σωλήνων της σειράς S14 και S16.
Για υπόγειες εγκαταστάσεις συνιστάται η δημιουργία ευθύγραμμων αυλακιών με τις ανάλογες καμπύλες, ώστε να μπορούν να χρησιμοποιηθούν οι κατάλληλες γωνίες (15°, 30°, 45°, etc.). Στο δάπεδο στα αυλάκια πρέπει να τοποθετείται ένα στρώμα από τσιμέντο στο επίπεδο των θεμελίων με ανάλογα στηρίγματα για τους σωλήνες.
Ο οίκος Valsir προσφέρει στη διάθεση των εγκαταστατών και των μελετητών, μια εξαιρετικά ευρεία γκάμα σωλήνων και εξαρτημάτων (πάνω από 800 είδη στον κατάλογο) αυτοσβενόμενου πολυπροπυλενίου καθώς και διάφορα εξαρτήματα: βαλβίδες, σιφώνια,εύκαμπτους σωλήνες και διάφορα εξαρτήματα για την ένωση
σωλήνων PP με άλλα προεγκατεστημένα υλικά όπως PVC, χυτοσίδηρο, τσιμέντο και άλλα. Αυτή η μεγάλη γκάμα ειδών, παρέχει στον εγκαταστάτη πολλές δυνατότητες για τηνεπίλυση και των πιο σύνθετων προβλημάτων.
Μεταφορά και αποθήκευση
Οι σωλήνες και τα εξαρτήματα αποχέτευσης από πολυπροπυλένιο είναι πολύ ανθεκτικά. Όμως, όπως και στα περισσότερα συστήματα, μία καλή εγκατάσταση μπορεί να διασφαλιστεί μεταξύ άλλων και με την προσεκτική μεταφορά και αποθήκευση. Καλό είναι, οι σωλήνες και τα εξαρτήματα να μεταφέρονται σε επίπεδη επιφάνεια χωρίς να πετάγονται, να χτυπιούνται και να γραντζουνιόνται.
Προσοχή πρέπει να δίδεται επίσης στην εγκατάσταση για την αποφυγή, με την πάροδο του χρόνου, παραμόρφωσης των προϊόντων,από την τοποθέτηση μεγάλων φορτίων πάνω σε αυτά και την αποφυγή εισόδου χώματος, χαλικιών ή λάσπης που θα μπορούσαν να δημιουργήσουν πρόβλημα στα λαστιχένια δακτυλίδια μέσα στις
συνδέσεις.
Για την αποφυγή παραμορφώσεων των σωλήνων και εξαρτημάτων ( η οποία επηρεάζει τους στεγανωτικούς δακτυλίους και επομένως θέτει σε αμφιβολία τη στεγανότητα της εγκατάστασης),ειδικά σε περιπτώσεις παρατεταμένης αποθήκευσης, το μέγιστο ύψος στίβαξης των σωλήνων δεν θα πρέπει να ξεπερνάει τα 1,7 μέτρα ανεξαρτήτως διαμέτρου.
Σε ανοικτές αποθήκες όπου οι σωλήνες είναι εκτεθειμένοι στο φως του ήλιου, ο χρόνος αποθήκευσης δεν θα πρέπει να είναι πολύ μεγάλος (όχι πάνω από 18 μήνες).

Τοποθέτηση των σωλήνων ΡΡ
Οι συνδέσεις μεταξύ των σωλήνων PP είναι πολύ εύκολες. Κάθε σωλήνας εισάγεται μέσα στον άλλο. Η στεγανότητα κάθε σύνδεσης διασφαλίζεται με την παρουσία του διπλού ελαστικού δακτυλίου.
Στην τοποθέτηση των σωλήνων PP αν και πολύ απλή, οφείλονται να ακολουθούνται κάποιες τεχνικές, προκειμένου να διασφαλίζεται μια καλή και ασφαλής εγκατάσταση. Οι τεχνικές αυτές είναι:
α) Ο σωλήνας πρέπει να κόβεται με λεπτό πριόνι και με προσοχή,έτσι ώστε να εξασφαλίζεται μία κάθετη τομή. (Εικ. 1).
β) Τα άκρα του σωλήνα πρέπει να λειαίνονται με γωνία περίπου 15°, με τη χρήση κατάλληλου εργαλείου (Valsir Κωδ. 360 Εικ. 2) ή με τη χρήση λεπτής λίμας Εικ.3. Η τελική επιφάνεια πρέπει να είναι λεία, έτσι ώστε να αποφευχθεί η καταστροφή του στεγανωτικού δακτυλίου κατά τη σύνδεση των σωλήνων.
γ) Οι άκρες των εξαρτημάτων δεν πρέπει να κόβονται. (Εικ. 4).
δ) Βεβαιωθείτε ότι η εσωτερική επιφάνεια του σημείου σύνδεσης και το λαστιχένιο στεγανωτικό, καθώς και οι άκρες του σωλήνα ή του εξαρτήματος που πρόκειται να συνδεθεί είναι καθαρές.
Τοποθετήστε στο εξάρτημα ή το σωλήνα πριν τη σύνδεση το κατάλληλο λιπαντικό ή σε περίπτωση που δεν είναι διαθέσιμο χρησιμοποιήστε απλό σαπουνόνερο. Μην χρησιμοποιείτε λάδι ή γράσο (Εικ.5).
ε) Οι σωληνώσεις πρέπει να εισάγονται μέσα στο ανάλογο ποτήρι έως το σωστό βάθος, έτσι ώστε να απορροφόνται ενδεχόμενες συστολοδιαστολές. Εάν ο σωλήνας δεν εισαχθεί αρκετά μπορεί με τον χρόνο να παρουσιάσει διαρροές (Εικ. 6). Εάν από την άλλη πλευρά τοποθετηθεί έως το τέλος της διαδρομής, δεν θα επιτρέπει την απορρόφηση των συστολοδιαστολών (Εικ. 6).
ζ) Ο σωληνώσεις πρέπει να είναι ευθύγραμμες, σε αντίθετη περίπτωση μπορεί να παρουσιαστούν διαρροές στις συνδέσεις (Εικ.7).
η) Προτείνεται η κάλυψη των συνδέσεων, έτσι ώστε να μην προκληθεί ζημιά από τσιμέντο ή άλλα υλικά που μπορεί να εισέλθουν και να καταστρέψουν τον ελαστικό δακτύλιο (Εικ.

Τοποθέτηση των σωλήνων ΡΡ
Για μικρά εσωτερικά τμήματα αποχέτευσης σε λουτρά και κουζίνες, οι σωλήνες μπορούν να θαφτούν κατ’ ευθείαν μέσα στο τσιμέντο (Εικ. 9).
Σε σωληνώσεις που το προς μεταφορά υγρό έχει υψηλές θερμοκρασίες, θα πρέπει οι συνδέσεις να καλύπτονται πρώτα από χαρτί πριν θαφτούν μέσα στο τσιμέντο, έτσι ώστε να μην εμποδίζονται οι συστολοδιαστολές (Εικ. 10).

ΔΙΑΣΤΑΣΕΙΣ ΗΛΕΚΤΡΟΒΑΝΩΝ SUPER-JES

ΑΥΞΗΣΗ ΣΤΟ ΤΙΜΟΚΑΤΑΛΟΓΟ ΤΗΣ ΧΑΛΚΟΡ

Μικρή αύξηση στον τιμοκατάλογό της 17/12/13 η Χαλκόρ.

ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΚΑΙ ΧΡΗΣΗ ΤΑΧΥΘΕΡΜΑΝΤΗΡΩΝ ΠΙΕΣΕΩΣK3 ΘΕΡΜΙΤΡΟΝ-THERMITRON

ΑΝΤΑΛΛΑΚΤΙΚΑ ΓΙΑ ΕΝΤΟΙΧΙΣΜΕΝΑ ΚΑΖΑΝΑΚΙΑ VALSIR

KAZANAKI VALSIR MEDUSA

KAZANAKI VALSIR RIOS

KAZANAKI VALSIR TROPEA

ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΠΟΛΥΣΤΡΩΜΑΤΙΚΩΝ ΣΩΛΗΝΩΝ PEXAL & MIXAL της VALSIR

Οδηγίες για την εγκατάσταση σωλήνων Pexal και Mixal

Κατά την εγκατάσταση συστημάτων θέρμανσης και ύδρευσης με σωλήνες Pexal και Mixal, προτείνονται οι ακόλουθες οδηγίες τοποθέτησης.

1. Οι σωλήνες που εγκαθίστανται εντός του δαπέδου πρέπει να τοποθετούνται σε ευθεία και με ομοιόμορφο τρόπο, ο ένας δίπλα στον άλλο. Οι διακλαδώσεις πρέπει να σταθεροποιούνται

μεταξύ τους. Είναι σημαντικό, οι σωλήνες που τοποθετούνται κάτω από το πάτωμα να προστατεύονται από πιθανή ζημιά που μπορεί να προκληθεί από μεγάλα βάρη, από διερχόμενα άτομα ή την πτώση βαρέων αντικειμένων (εικ.1).

2. Οι σωλήνες που εγκαθίστανται εντός του δαπέδου είναι επιθυμητό να τοποθετούνται εντός προστατευτικού σπιράλ ή μονωτικού σωλήνα (για να προστατεύονται και να εξισορροπούν τη

θερμική διαστολή). Για το λόγο αυτό ο Valsir προτείνει τη χρήση

μονωμένων σωλήνων Pexal και Mixal.

3. Προτείνεται πάντα η προστασία των εξαρτημάτων με χονδρό χαρτί ή μονωτική ταινία, για την αποφυγή ενδεχόμενης ζημιάς από χημικές ουσίες που μπορεί να προέρχονται από τα οικοδο-

μικά υλικά. Μερικοί τύποι τσιμέντου είναι ιδιαίτερα διαβρωτικοί και μπορεί να οδηγήσουν σε οξείδωση του εξαρτήματος ή μέρους αυτού, προκαλώντας έτσι διαρροή με την πάροδο του

χρόνου. Σε αυτή την περίπτωση το εξάρτημα πρέπει να είναι πλήρως μονωμένο με υλικό που να αποτρέπει την επαφή με τα οξειδωτικά στοιχεία.

4. Για συνδέσμους με σπείρωμα ποτέ μην χρησιμοποιείτε ιδιαίτερα μεγάλες ποσότητες από κανάβι, το οποίο μπορεί να προκαλέσει το σπάσιμο του εξαρτήματος. Προτείνεται όμως η χρήση ταινίας τεφλόν ή ανάλογου στεγανωτικού υγρού. *

5. Κατά την εγκατάσταση σωλήνων Pexal και Mixal, ο σωλήνας δεν πρέπει να κάμπτεται πάνω από μία αιχμηρή γωνία. Ούτε και κάτω από το πάτωμα ή μέσα στον τοίχο ή σε εσοχές (Εικόνα 2).

6. Για την εγκατάσταση εκτός δαπέδου ο σωλήνας πρέπει να στερεώνεται με τα κατάλληλα στηρίγματα βάση των οδηγιών που αναφέρονται στον τεχνικό κατάλογο.

7. Για τη σύνδεση με καζανάκια ο Valsir προσφέρει ειδικά αρσενικά και θηλυκά εξαρτήματα με παξιμάδι, τα οποία μπορούν να τοποθετηθούν σε όλους τους τύπους καζανακίων. (Ανατρέξτε

στον κατάλογο)

8. Κατά την σύνδεση των σωληνώσεων με τα είδη υγιεινής, προτείνεται η χρήση των κατάλληλων εξαρτημάτων για τη στήριξη στον τοίχο.

9. Σε περίπτωση εγκατάστασης ύδρευσης ή θέρμανσης με κολεκτέρ, είναι δυνατή η χρήση της γκάμας των προϊόντων του Valsir .

* Η χρήση μερικών στεγανωτικών υγρών στα εξαρτήματα από PPSU με σπείρωμα μπορεί να κάνουν το υλικό πιο εύθραυστο.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΛΥΣΤΡΩΜΑΤΙΚΟΥ ΣΩΛΗΝΑ PEXAL & MIXAL ΤΗΣ VALSIR

ΗΛΕΚΤΡΟΛΟΓΙΚΟ ΣΧΕΔΙΟ ΣΥΝΔΕΣΗΣ ΗΛΕΚΤΡΟΒΑΝΑΣ PETTINAROLI

ΑΝΤΑΛΛΑΚΤΙΚΑ ΓΙΑ NAUTILUS-KARIBA-ETERNA-FUTURA-MONOLITH-PRATIKA

Ανταλλακτικά για τα παλαιά εντοιχισμένα καζανάκια Ιταλίας
NAUTILUS-KARIBA-ETERNA-FUTURA-MONOLITH-PRATIKA Ζητήστε τα ,στο info@technocosmos.gr
ή στο τηλέφωνό μας  2130325745



ΠΙΝΑΚΑΣ ΚΑΜΠΥΛΩΝ ΚΥΚΛΟΦΟΡΗΤΩΝ WILO ΜΑΝΟΜΕΤΡΙΚΟ/ΠΑΡΟΧΗ





ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΑΝΤΛΗΤΙΚΩΝ ΣΥΓΚΡΟΤΗΜΑΤΩΝ ΒΕΒΙΑΣΜΕΝΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΓΙΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ WATTS FLOW BOX SOLAR 8010

ΣΗΜΑΝΤΙΚΟ!

-Πριν την εγκατάσταση, ο εγκαταστάτης θα πρέπει να μελετήσει και κατανοήσει καλά τις οδηγίες σε αυτό το εγχειρίδιο.

-Το flow box solar 8010 θα πρέπει να συναρμολογηθεί, εγκατασταθεί και συντηρηθεί μόνο από εκπαιδευμένο εγκαταστάτη. Προσωπικό που εκπαιδεύεται στην εγκατάσταση του συγκεκριμένου πίνακα θα πρέπει πάντα να βρίσκεται υπό την επίβλεψη έμπειρου επαγγελματία και γνώστη του αντικειμένου. Μόνο υπό αυτές τις συνθήκες ο κατασκευαστής αποδέχεται και εφαρμόζει την εγγύηση του προϊόντος αυτού βάσει των σχετικών όρων που την συνοδεύουν.

-Οι οδηγίες εγκατάστασης πρέπει να ακολουθούνται βήμα προς βήμα όταν χρησιμοποιείται το solar station. Οποιαδήποτε άλλη χρήση απαγορεύεται, διαφορετικά ο κατασκευαστής αποποιείται ευθύνης για όποια ζημιά προκληθεί στον πίνακα. Αναπροσαρμογές και τροποποιήσεις απαγορεύονται για λόγους ασφάλειας.

Ο πίνακας αυτός θα πρέπει να επισκευάζεται μόνο από κέντρο εξουσιοδοτημένο από τον κατασκευαστή.

-Τα σχετικά εξαρτήματα που συνοδεύονται με τον πίνακα διαφέρουν ανάλογα με τον τύπο και τον εξοπλισμό εγκατάστασης.
Ο κατασκευαστής διατηρεί το δικαίωμα τεχνικών τροποποιήσεων χωρίς προηγούμενη ειδοποίηση.

ΣΤΗΡΙΞΗ ΣΤΟΝ ΤΟΙΧΟ:

Συναρμολόγηση (Σχήμα 1)

-Αφαιρέστε το εμπρόσθιο προστατευτικό κάλυμμα (5).

-Το solar station (1) παρέχει την μονάδα με την βάση στήριξης και το οπίσθιο

  προστατευτικό κάλυμμα, και θα πρέπει να εφαρμοστεί από μπροστά σε

  προκαθορισμένη θέση, με ούπα και βίδες (2) συμβατές με την πρόσοψη.

-Συνδέστε το εξάρτημα (3) (παρέχεται χωριστά με την μονάδα) στην

  εξαγωγή της βαλβίδας αντεπιστροφής (4) πάνω από την αντλία

  χρησιμοποιώντας το παξιμάδι G 3/4’’. Στο περιεχόμενο που συνοδεύει το

  εξάρτημα (3), υπάρχει και η αντίστοιχη φλάντζα.

-Τοποθετήστε δίπλα στο solar station την βάση στήριξης του δοχείου

  διαστολής. Βεβαιωθείτε ότι ο σπειρωτός σωλήνας είναι αρκετά

  μακρύς για σύνδεση μεταξύ σημείου ζεύξης δοχείου διαστολής και αρσενικού

  σπειρώματος 3/4’’ του εξαρτήματος (3)!

-Συνδέστε το σύστημα στο κύκλωμα ηλιακής ενέργειας.

-Μετά την σύνδεση του συστήματος και τον ενδελεχή έλεγχο στεγανότητας συνδέσεων, τοποθετήστε το εμπρόσθιο μονωτικό κάλυμμα.

-Αφαιρώντας το πίνακα από την βάση στήριξης:  χρησιμοποιήστε ένα κατσαβίδι ή παρόμοιο εργαλείο για να τραβήξετε προς τα έξω τους σφικτήρες.

Σημείωση: το FBS 8010 είναι τώρα ελεύθερο! Βεβαιωθείτε ότι δεν έχει γλιστρήσει εμπρός και έξω από την βάση στήριξής του!

Συναρμολόγηση του ρακόρ σύσφιξης

-Κόψτε τον χαλκοσωλήνα σε σωστή γωνία και κατόπιν καθαρίστε τις άκρες του.

-Αρχικά περάστε το ρακόρ στον σωλήνα, και ύστερα τον δακτύλιο του.

-Βάλτε τον σωλήνα με το ρακόρ και τον δακτύλιο στο σημείο σύνδεσης και σπρώξτε μέχρι να σταματήσει. Σφίξτε το ρακόρ με το χέρι.

-Θα πρέπει να είστε προσεκτικοί στη δύναμη που ασκείτε στο κλειδί καθώς βιδώνετε.

Σύνδεση βαλβίδας ασφαλείας

Μια γραμμή παροχέτευσης που οδηγεί σε ένα δοχείο συλλογής (άδειο δοχείο του υγρού της ηλιακής εγκατάστασης) θα πρέπει να συνδεθεί με την βαλβίδα ασφαλείας. Αυτό επιτρέπει την συλλογή και επαναχρησιμοποίηση του όποιου υγρού κυκλώματος το οποίο διαφεύγει σε περίπτωση δυσλειτουργίας του συστήματος.

Θερμομονωτικό κάλυμμα

Το θερμομονωτικό κάλυμμα είναι για την θερμική προστασία και για προστασία κατά την μετακίνηση.



Βάνα για την πλήρωση, εκκένωση, και παροχέτευση

Τόσο η υπομονάδα ασφαλείας όσο και ο ρυθμιστής ροής, παρέχονται με μια μίνι σφαιρική βάνα για πλήρωση, εκκένωση και παροχέτευση του συστήματος.

Υπομονάδα ασφάλειας

Αποτελείται από την βαλβίδα ασφαλείας, μανόμετρο, βαλβίδα πλήρωσης και παροχέτευσης, και εισαγωγή για δοχείο διαστολής. Για να μειωθεί η υπερθέρμανση, η υπομονάδα ασφάλειας βρίσκεται τοποθετημένη στην γραμμή επιστροφής.

Ρύθμιση όγκου ροής (Σχήμα 1)

-Η ρύθμιση του όγκου ροής γίνεται από την βαλβίδα ρύθμισης

  χρησιμοποιώντας ένα κλειδί SW4 τύπου Allen.

-Η ρύθμιση εμφανίζεται κατευθείαν στην διαβαθμισμένη κλίμακα.

-Η ρύθμιση επιτυγχάνεται μέσω πολλών περιστροφών του κλειδιού και συνεπώς επιτρέπει ρυθμίσεις υψηλής ακρίβειας.

-Οι τιμές ρύθμισης βασίζονται σε υπολογισμούς για το σύστημα.

Βαλβίδα αντεπιστροφής (Σχήμα 3)

-Στον σφαιρικό διακόπτη υπάρχει ενσωματωμένη αντεπίστροφη βαλβίδα που δεν επιτρέπει το βράδυ (μέσω της βαρύτητας του νερού) την επιστροφή του ζεστού νερού από το boiler στον συλλέκτη. Για την πλήρωση, εκκένωση και παροχέτευση του συστήματος η αντεπίστροφη βαλβίδα πρέπει να είναι ανοιχτή. Είναι ανοιχτή όταν η σφαιρική βάνα είναι γυρισμένη σε θέση 45º μοίρες.  Για κανονική λειτουργία του συστήματος η βαλβίδα αντεπιστροφής θα πρέπει να είναι εντελώς ανοιχτή (0º μοίρες).

Προσοχή!

Η πίεση και η θερμοκρασία θα πρέπει να κυμαίνονται μεταξύ των ορίων που αναφέρονται στο πιο κάτω διάγραμμα. Να αποφεύγετε θερμοκρασίες άνω των

100 ºC κατά την διάρκεια συνεχούς λειτουργίας!

Δύναμη στρέψης για ρακόρ με επίπεδες φλάντζες

Τιμές στρέψης σε ρακόρ που χρησιμοποιούν φλάντζα ReinzAFM 34 πάχους 2mm:

3 / 4’’ με σπείρωμα = 35 Nm

1’’ με σπείρωμα = 55 Nm

1, 1/4’’ με σπείρωμα = 90 Nm

1, 1/2’’ με σπείρωμα = 130 Nm

Επειδή η φλάντζα με τη πάροδο του χρόνου μπορεί να συρρικνωθεί και να χαλαρώσει, είναι απαραίτητο μετά από κάποιο διάστημα να σφίξετε και πάλι τις συνδέσεις.

Τεχνικά στοιχεία

Ρακόρ:   Χυτός μπρούτζος Ms58.

Σύστημα σωλήνων:   Σωλήνες ακριβείας.

Μετρητής ροής:  Πλαστικό μεγάλης αντοχής στα κτυπήματα και στην θερμοκρασία.

Ελικοειδής μετρητής ροής:  Ανοξείδωτος ατσάλινος

Περίβλημα θερμικής προστασίας:    EPP

Υλικά

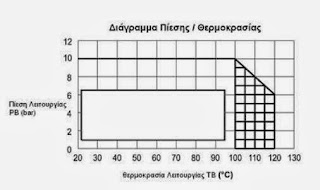

Μέγιστη επιτρεπ. θερμοκρασία λειτουργίας:Βλέπε διάγραμμα θερμοκρασίας πίεσης.

Ελάχιστη επιτρεπ. θερμοκρασία λειτουργίας:  20 ºC.

Μέγιστη επιτρεπ. πίεση λειτουργίας: Βλέπε διάγραμμα θερμοκρασίας πίεσης.

Ακρίβεια – WattFlow:  ± 10% της πραγματικής τιμής
